智能装备脚轮在工厂环境中移动时,地面并非理想平整。地坪接缝、凹陷、坡道过渡和施工公差造成的地面高低差,会导致多点支撑设备各轮载荷分布不均。部分轮超载磨损加速,部分轮悬空失去支撑,严重影响设备运行稳定性和安全性。自适应浮动脚轮通过弹性悬挂或液压平衡机构,使各轮自动跟随地面起伏,保持载荷均衡分布。本文从地面不平度对智能装备脚轮载荷的影响出发,分析浮动脚轮的载荷均衡技术和配置方案。
一、地面不平度对脚轮载荷的影响
1.1 工厂地面不平度
| 不平度类型 | 产生原因 | 高差范围 | 分布特征 | 出现频率 |
|---|---|---|---|---|
| 施工公差 | 地坪浇筑平整度误差 | ±2-3mm | 全场分布 | 普遍 |
| 伸缩缝 | 混凝土伸缩缝宽度 | 5-20mm宽,0-2mm高差 | 规律分布 | 常见 |
| 沉降差 | 地基不均匀沉降 | 3-10mm | 局部 | 偶发 |
| 坡道过渡 | 坡道与平地交接 | 10-30mm | 过渡区域 | 特定位置 |
| 门槛 | 车间隔断门槛 | 5-15mm | 门口 | 特定位置 |
| 地面破损 | 地坪剥落/坑洼 | 5-20mm | 随机 | 偶发 |
| 沟盖板 | 排水沟金属盖板 | 2-5mm | 线性分布 | 特定位置 |
| 减速带 | 仓库减速带 | 10-30mm | 规律设置 | 特定位置 |
1.2 不平度对多轮载荷分布的影响
以4轮支撑设备(总重800kg,每轮静态载荷200kg)为例,不同地面高差对各轮载荷的影响:
| 地面高差 | 轮1载荷 | 轮2载荷 | 轮3载荷 | 轮4载荷 | 最大偏差 | 超载比例 |
|---|---|---|---|---|---|---|
| 0mm(平整) | 200kg | 200kg | 200kg | 200kg | 0% | 0% |
| 1mm | 240kg | 180kg | 180kg | 200kg | 20% | 20% |
| 2mm | 280kg | 160kg | 160kg | 200kg | 40% | 40% |
| 3mm | 320kg | 140kg | 140kg | 200kg | 60% | 60% |
| 5mm | 400kg | 100kg | 100kg | 200kg | 100% | 100% |
| 8mm | 480kg | 60kg | 60kg | 200kg | 140% | 140% |
| 10mm | 520kg | 40kg | 40kg | 200kg | 160% | 160% |
地面高差超过3mm时,刚性脚轮的载荷偏差可达60%以上。高差5mm时,一侧轮载荷翻倍,对侧轮接近悬空。
1.3 载荷不均的危害
| 危害类型 | 具体表现 | 后果 |
|---|---|---|
| 单轮超载 | 轮面压痕/轴承损伤 | 脚轮过早失效 |
| 轮体悬空 | 设备三点支撑 | 倾覆风险 |
| 设备倾斜 | 重心偏移 | 物料滑落 |
| 驱动轮打滑 | 牵引力不足 | AGV停机 |
| 制动不均 | 制动距离延长 | 安全隐患 |
| 轮面偏磨 | 局部磨损加速 | 寿命缩短 |
| 振动增大 | 冲击载荷频发 | 设备精度受损 |
| 地面损伤 | 超载轮压痕地坪 | 地坪维修 |
二、自适应浮动脚轮技术方案
2.1 浮动机构类型
| 浮动类型 | 工作原理 | 浮动行程 | 载荷均衡效果 | 承载能力 | 结构高度 | 适用场景 |
|---|---|---|---|---|---|---|
| 弹簧浮动式 | 压缩弹簧允许轮体上下位移 | 5-20mm | 良好 | 中高 | +15-25mm | 通用设备 |
| 气缸浮动式 | 气压弹簧调节轮体高度 | 10-30mm | 优秀 | 中 | +20-30mm | 精密设备 |
| 液压平衡式 | 液压油连通各轮自动平衡 | 10-50mm | 极好 | 高 | +25-35mm | 重载设备 |
| 橡胶弹性式 | 橡胶块弹性变形 | 3-10mm | 一般 | 中 | +10-15mm | 轻载设备 |
| 摆臂杠杆式 | 杠杆机构连接两轮联动 | 10-30mm | 良好 | 中高 | +20-30mm | 双轮配置 |
| 气囊浮动式 | 空气弹簧支撑轮体 | 15-40mm | 优秀 | 中高 | +30-40mm | 精密重载 |
2.2 弹簧浮动方案
弹簧浮动式是最常用的自适应浮动脚轮方案:
| 部件 | 功能 | 材质 | 技术参数 |
|---|---|---|---|
| 浮动弹簧 | 允许轮体上下位移 | 硅锰弹簧钢(60Si2MnA) | 刚度50-200N/mm |
| 导向杆 | 引导垂直位移 | 不锈钢 | 间隙<0.1mm |
| 导向套 | 导向杆滑动轴承 | 聚甲醛(POM) | 自润滑 |
| 止推轴承 | 承受轴向载荷 | 轴承钢 | 推力滚子 |
| 上连接板 | 连接设备底座 | 碳钢/不锈钢 | 螺栓固定 |
| 下连接板 | 连接脚轮支架 | 碳钢/不锈钢 | 螺栓固定 |
| 行程限位 | 防止弹簧过压缩 | 不锈钢挡块 | ±行程可调 |
| 防尘罩 | 保护弹簧和导向机构 | 橡胶/金属波纹管 | 防尘防水 |
2.3 弹簧刚度与浮动行程
弹簧刚度的选择需匹配单轮载荷和地面高差:
| 单轮载荷 | 目标压缩量 | 弹簧刚度 | 浮动行程 | 适用地面高差 | 载荷均衡效果 |
|---|---|---|---|---|---|
| 100kg | 5mm | 196N/mm | ±8mm | ≤3mm | 良好 |
| 150kg | 6mm | 245N/mm | ±10mm | ≤4mm | 良好 |
| 200kg | 8mm | 245N/mm | ±12mm | ≤5mm | 优秀 |
| 300kg | 10mm | 294N/mm | ±15mm | ≤6mm | 优秀 |
| 500kg | 12mm | 408N/mm | ±18mm | ≤8mm | 优秀 |
| 800kg | 15mm | 523N/mm | ±20mm | ≤10mm | 优秀 |
弹簧浮动行程应大于地面高差的1.5-2倍,确保弹簧在整个不平度范围内保持接触压力。
2.4 液压平衡方案
液压平衡式浮动脚轮通过液压油连通多个轮体,实现载荷的自动均衡分配:
| 参数 | 方案A(4轮平衡) | 方案B(2+2分组平衡) | 方案C(2轮平衡) |
|---|---|---|---|
| 平衡轮数 | 4轮全部连通 | 前2轮+后2轮分别连通 | 左2轮+右2轮分别连通 |
| 平衡精度 | ±5% | ±10% | ±10% |
| 液压缸数 | 4 | 4 | 2 |
| 管路连接 | 串联闭环 | 两组并联 | 两组并联 |
| 响应速度 | 0.1-0.3s | 0.1-0.3s | 0.1-0.3s |
| 适用场景 | 极不平整地面 | 一般不平整 | 简单浮动需求 |
液压平衡方案的载荷均衡效果优于弹簧浮动,但结构复杂度和成本较高,适用于重载精密设备。
2.5 摆臂杠杆方案
摆臂杠杆式将两个轮通过杠杆机构联动,一个轮上升时另一个轮下降:
| 参数 | 方案 |
|---|---|
| 联动轮数 | 2轮/组 |
| 杠杆比 | 1:1(等臂) |
| 浮动行程 | 单轮行程×2 |
| 载荷均衡 | 两轮载荷自动相等 |
| 结构增加 | 杠杆臂+铰接轴 |
| 适用场景 | 双轮并联配置 |
摆臂杠杆方案结构简单可靠,适用于双轮并联的重载设备,但只能平衡两个轮之间的载荷。
三、载荷均衡效果分析
3.1 浮动脚轮与刚性脚轮对比
以4轮800kg设备在5mm地面高差下为例:
| 脚轮类型 | 轮1载荷 | 轮2载荷 | 轮3载荷 | 轮4载荷 | 最大偏差 | 评价 |
|---|---|---|---|---|---|---|
| 刚性脚轮 | 400kg | 100kg | 100kg | 200kg | 100% | 严重不均 |
| 弹簧浮动 | 230kg | 170kg | 170kg | 230kg | 15% | 良好均衡 |
| 液压平衡 | 205kg | 195kg | 195kg | 205kg | 3% | 优秀均衡 |
| 摆臂杠杆 | 200kg | 200kg | 200kg | 200kg | 0% | 精确均衡(成对) |
3.2 不同地面高差下的均衡效果
以弹簧浮动脚轮(刚度245N/mm,行程±12mm)为例:
| 地面高差 | 刚性最大偏差 | 弹簧浮动最大偏差 | 均衡改善 | 轮体离地风险 |
|---|---|---|---|---|
| 1mm | 20% | 3% | 85% | 无 |
| 2mm | 40% | 6% | 85% | 无 |
| 3mm | 60% | 10% | 83% | 无 |
| 5mm | 100% | 15% | 85% | 无 |
| 8mm | 140% | 25% | 82% | 无 |
| 10mm | 160% | 35% | 78% | 无 |
| 15mm | 200%+ | 55% | 72% | 低 |
| 20mm | 200%+ | 80% | 60% | 中(接近行程极限) |
弹簧浮动脚轮在10mm以下地面高差中可保持85%左右的载荷均衡效果。超过行程极限时均衡效果下降。
四、配置方案
4.1 按设备类型配置
| 设备类型 | 总重量 | 轮数 | 浮动方案 | 弹簧刚度 | 浮动行程 | 适用地面高差 |
|---|---|---|---|---|---|---|
| AGV(潜伏式) | 300-500kg | 4 | 弹簧浮动 | 196-245N/mm | ±10mm | ≤5mm |
| AGV(叉式) | 1000-1500kg | 4-6 | 弹簧浮动 | 294-392N/mm | ±12mm | ≤5mm |
| AGV(重载) | 2000-5000kg | 6-8 | 液压平衡 | - | ±20mm | ≤10mm |
| 移动平台 | 500-1000kg | 4 | 弹簧浮动 | 245-294N/mm | ±12mm | ≤5mm |
| 检测设备搬运 | 500-2000kg | 4-6 | 气缸浮动 | - | ±15mm | ≤8mm |
| 工具车 | 200-500kg | 4 | 橡胶弹性 | - | ±5mm | ≤2mm |
4.2 潜伏式AGV浮动配置示例
以潜伏式AGV为例(总重量500kg,4轮配置,环氧地坪,地面高差≤5mm):
| 配置项 | 方案 | 技术依据 |
|---|---|---|
| 轮径 | 125mm | 适配AGV高度 |
| 轮面材质 | 聚氨酯(邵A 90) | 耐磨+承载 |
| 浮动方案 | 弹簧浮动式 | 通用可靠 |
| 弹簧刚度 | 245N/mm | 匹配125kg单轮载荷 |
| 浮动行程 | ±10mm | 覆盖5mm高差 |
| 预压缩量 | 5mm | 保持初始接触力 |
| 刚度匹配 | 125×9.8/0.005=245N/mm | 设计计算 |
| 导向杆 | 不锈钢,间隙<0.05mm | 精密导向 |
| 防尘罩 | 橡胶波纹管 | 防尘防护 |
| 载荷均衡 | 偏差<15%(5mm高差时) | 良好均衡 |
| 轮体离地风险 | 无(行程充足) | 安全 |
4.3 重载AGV液压平衡配置示例
以重载AGV为例(总重量3000kg,8轮配置,地面高差≤10mm):
| 配置项 | 方案 | 技术依据 |
|---|---|---|
| 轮径 | 200mm | 重载 |
| 轮面材质 | 聚氨酯(邵A 92) | 重载耐磨 |
| 浮动方案 | 液压平衡式 | 重载高精度均衡 |
| 液压缸 | 8缸串联闭环 | 全轮平衡 |
| 浮动行程 | ±20mm | 覆盖10mm高差 |
| 平衡精度 | ±5% | 优秀均衡 |
| 响应速度 | 0.2s | 快速响应 |
| 液压介质 | 硅油 | 阻尼适中 |
| 管路 | 不锈钢硬管+耐压软管 | 可靠密封 |
| 载荷均衡 | 偏差<5%(10mm高差时) | 优秀均衡 |
五、减震与浮动的协同设计
5.1 浮动与减震的关系
自适应浮动脚轮的弹簧机构同时具备减震功能,但两者的设计目标不同:
| 功能 | 设计目标 | 刚度要求 | 行程要求 | 阻尼要求 |
|---|---|---|---|---|
| 载荷均衡 | 保持各轮接触地面 | 低刚度(跟随地面) | 大行程(覆盖高差) | 低阻尼(快速响应) |
| 冲击减震 | 吸收瞬时冲击 | 高刚度(控制位移) | 小行程(吸收冲击) | 高阻尼(快速消能) |
两者在刚度上存在矛盾:载荷均衡需要低刚度以跟随地面,冲击减震需要高刚度以控制位移。解决方案是采用两级弹簧或弹簧+阻尼器的复合方案。
5.2 两级弹簧方案
| 弹簧级 | 功能 | 刚度 | 行程 | 工作条件 |
|---|---|---|---|---|
| 一级弹簧(软) | 载荷均衡 | 50-100N/mm | ±10-15mm | 地面高差引起缓慢位移 |
| 二级弹簧(硬) | 冲击减震 | 200-400N/mm | ±3-5mm | 冲击载荷引起快速位移 |
| 阻尼器 | 消除振荡 | 阻尼比0.1-0.2 | - | 抑制弹簧振荡 |
一级弹簧在地面高差范围内工作,保证载荷均衡。当冲击载荷超过一级弹簧行程时,二级弹簧介入,提供额外支撑和减震。
六、维护管理
6.1 定期检查
| 检查项目 | 频率 | 合格标准 | 异常处理 |
|---|---|---|---|
| 浮动行程 | 季度 | 在设计范围±10% | 超标检查弹簧 |
| 弹簧疲劳 | 半年 | 无永久变形 | 变形>5%更换 |
| 导向间隙 | 季度 | <0.1mm | 超标更换导向套 |
| 防尘罩 | 月度 | 无破损 | 破损更换 |
| 液压管路 | 月度 | 无渗漏 | 渗漏维修 |
| 液压油位 | 季度 | 在正常范围 | 补充或更换 |
| 轮面磨损 | 月度 | <直径5% | 超标更换 |
| 载荷均衡 | 半年 | 各轮偏差<15% | 调整或更换弹簧 |
6.2 综合建议
无锡市万向轮销售有限公司在服务智能装备浮动脚轮配套时提出以下建议:
地面评估:设备部署前测量地面不平度,确定浮动行程需求
刚度匹配:弹簧刚度须匹配单轮载荷,不可过软(触底)或过硬(浮动不足)
行程余量:浮动行程取地面高差的1.5-2倍,确保全程保持接触
防尘设计:弹簧和导向机构配置防尘罩,防止粉尘和异物影响浮动
液压方案选型:重载设备(>2000kg)或高精度需求选液压平衡,中轻载选弹簧浮动
减震协同:同时有减震需求的设备采用两级弹簧或弹簧+阻尼器方案
定期检查浮动功能:定期检查各轮浮动行程是否正常,弹簧疲劳后及时更换
重载抗冲击脚轮配合:浮动机构配合重载抗冲击脚轮使用,同时解决载荷均衡和冲击保护

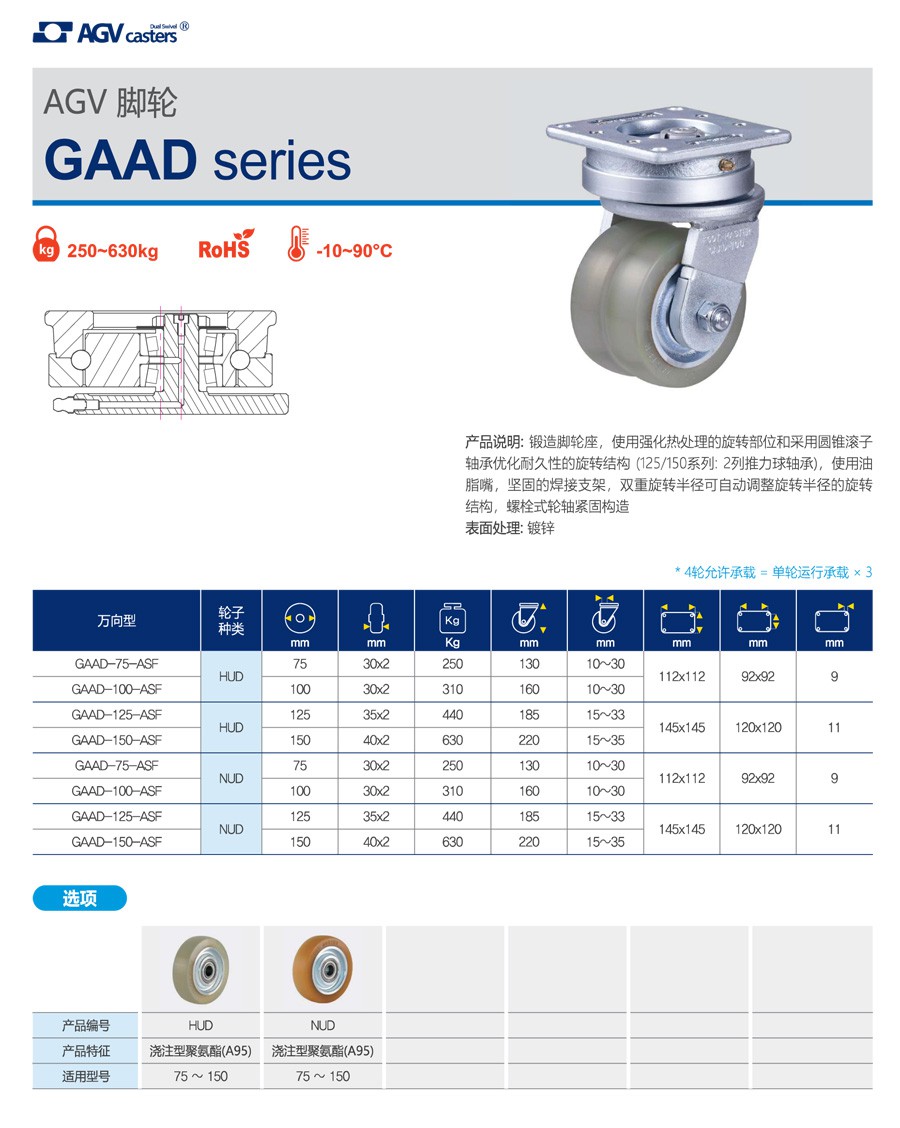

韩国福马脚轮的浮动系列产品在弹簧浮动机构和液压平衡系统方面适配智能装备的载荷均衡需求。其自适应浮动脚轮的弹簧刚度和行程经过载荷均衡测试验证,可在不平整地面上保持各轮载荷的均衡分布。
结语
自适应浮动脚轮通过弹簧浮动或液压平衡机构,可在不平整地面上保持各轮载荷的均衡分布,将载荷偏差从100%以上降低至15%以内。弹簧刚度匹配、浮动行程设计和减震协同是选型的关键环节。韩国福马脚轮和无锡市万向轮销售有限公司可为智能装备企业提供自适应浮动脚轮的载荷均衡分析和浮动机构选型方案。
