AGV（自动导引车）的驱动轮是动力传递的核心环节。电机输出的扭矩通过驱动轮与地面之间的摩擦力转化为牵引力，驱动AGV前进、后退和转向。AGV驱动脚轮作为智能装备脚轮的关键类别，其轮面材料、硬度、接触面积和表面花纹直接决定牵引力的传递效率和打滑临界值。在重载启动、紧急制动和坡道行驶工况下，驱动轮的摩擦学性能尤为关键。本文从牵引力传递机理出发，分析智能装备脚轮中驱动脚轮轮面的摩擦学设计和选型方案。
一、AGV驱动轮牵引力传递机理
1.1 牵引力传递模型
AGV驱动轮的牵引力传递遵循库仑摩擦定律：
F = μ × N
其中F为牵引力（N），μ为轮面与地面的摩擦系数，N为驱动轮上的正压力（N）。
| AGV类型 | 总重量 | 驱动轮正压力 | 摩擦系数（静态） | 可用牵引力 | 启动加速度 |
|---|---|---|---|---|---|
| 潜伏式AGV | 300kg | 150kg（单驱动轮） | 0.6-0.8 | 88-118N | 0.3-0.4m/s² |
| 叉式AGV | 1000kg | 400kg（单驱动轮） | 0.5-0.7 | 196-274N | 0.2-0.3m/s² |
| 重载AGV | 3000kg | 1000kg（双驱动轮） | 0.5-0.7 | 490-686N | 0.16-0.23m/s² |
| 牵引式AGV | 500kg+载荷2000kg | 300kg | 0.5-0.7 | 147-206N | 0.05-0.07m/s² |
| 全向AGV（麦克纳姆） | 500kg | 125kg×4 | 0.4-0.6 | 49-74N/轮 | 0.1-0.15m/s² |
1.2 打滑临界条件
当AGV所需牵引力超过驱动轮可提供的摩擦力时，驱动轮打滑：
| 工况 | 所需牵引力 | 打滑风险 | 原因 |
|---|---|---|---|
| 平地启动 | W×a/g | 低 | 加速度小 |
| 平地紧急制动 | W×a/g | 中 | 减速度大 |
| 坡道启动 | W×sinθ+W×a/g | 高 | 重力分量+加速度 |
| 坡道制动 | W×sinθ | 高 | 重力分量 |
| 转向时 | 侧向力+纵向力 | 中 | 合成力可能超限 |
| 过减速带 | 冲击力 | 高 | 瞬时正压力波动 |
| 湿滑地面 | 正常值 | 极高 | 摩擦系数大幅降低 |
1.3 摩擦系数影响因素
| 影响因素 | 摩擦系数变化 | 机理 | 影响程度 |
|---|---|---|---|
| 轮面硬度升高 | 降低 | 接触面积减小 | 高 |
| 轮面硬度降低 | 升高 | 接触面积增大 | 高 |
| 地面粗糙度增大 | 升高 | 机械啮合增强 | 中 |
| 地面湿滑 | 大幅降低 | 水膜隔断 | 极高 |
| 轮面温度升高 | 轻微降低 | 材料软化 | 低 |
| 轮面磨损 | 先升后降 | 表面粗糙度变化 | 中 |
| 接触压力增大 | 轻微降低 | 压力敏感 | 中 |
| 滚动速度增大 | 轻微降低 | 动态摩擦特性 | 低 |
二、轮面材料摩擦学性能
2.1 材料摩擦系数对比
| 轮面材料 | 硬度范围 | 静摩擦系数（干环氧） | 动摩擦系数（干环氧） | 湿滑摩擦系数 | 磨损率 | 评价 |
|---|---|---|---|---|---|---|
| 天然橡胶 | 邵A 60-80 | 0.7-0.9 | 0.5-0.7 | 0.2-0.3 | 高 | 摩擦力大但不耐磨 |
| 丁腈橡胶（NBR） | 邵A 60-85 | 0.6-0.8 | 0.4-0.6 | 0.2-0.3 | 中 | 不推荐驱动轮 |
| 聚氨酯（邵A 85） | 邵A 85 | 0.6-0.8 | 0.5-0.6 | 0.25-0.35 | 低 | 常用驱动轮 |
| 聚氨酯（邵A 92） | 邵A 92 | 0.5-0.7 | 0.4-0.5 | 0.2-0.3 | 极低 | 重载驱动轮 |
| 聚氨酯（邵A 95） | 邵A 95 | 0.5-0.6 | 0.4-0.5 | 0.2-0.3 | 极低 | 重载高耐磨 |
| Vulkollan | 邵A 90-95 | 0.6-0.8 | 0.5-0.6 | 0.25-0.35 | 极低 | 高端驱动轮 |
| 尼龙66 | 邵D 75-80 | 0.3-0.5 | 0.2-0.4 | 0.15-0.25 | 中低 | 摩擦力不足 |
| 玻纤增强尼龙 | 邵D 80 | 0.3-0.4 | 0.2-0.3 | 0.1-0.2 | 低 | 不推荐驱动轮 |
2.2 聚氨酯轮面硬度选型
聚氨酯是目前AGV驱动轮的主流材料，硬度可在邵A 70-99范围内调整：
| 硬度（邵氏A） | 摩擦系数 | 承载能力 | 耐磨性 | 接触面积 | 适用AGV类型 |
|---|---|---|---|---|---|
| 70-75 | 0.7-0.9 | 低 | 中 | 大 | 轻载AGV（<300kg） |
| 80-85 | 0.6-0.8 | 中 | 良好 | 中大 | 中载AGV（300-800kg） |
| 88-92 | 0.5-0.7 | 高 | 优秀 | 中 | 重载AGV（800-2000kg） |
| 93-95 | 0.5-0.6 | 极高 | 优秀 | 中小 | 超重载AGV（2000-5000kg） |
| 96-99 | 0.4-0.5 | 极高 | 极好 | 小 | 超重载+高温场景 |
驱动轮选型需在摩擦力和承载能力之间取平衡。硬度太低则耐磨性和承载不足，硬度太高则摩擦力降低可能导致打滑。
2.3 Vulkollan与普通聚氨酯对比
| 性能指标 | 普通聚氨酯（CPU） | Vulkollan | 差异 |
|---|---|---|---|
| 硬度范围 | 邵A 70-99 | 邵A 80-98 | 相近 |
| 拉伸强度 | 25-35MPa | 35-50MPa | Vulkollan高40% |
| 断裂伸长率 | 300-500% | 400-700% | Vulkollan高30-40% |
| 撕裂强度 | 30-50kN/m | 60-100kN/m | Vulkollan高100% |
| 磨耗量（DIN） | 30-50mm³ | 15-25mm³ | Vulkollan低50% |
| 动态生热 | 中 | 低 | Vulkollan更优 |
| 永久变形 | 5-10% | 3-5% | Vulkollan更优 |
| 价格 | 基准 | +80-150% | Vulkollan更贵 |
Vulkollan在耐磨性、撕裂强度和动态性能方面优于普通聚氨酯，适合24小时连续运行的重载AGV驱动轮。近年来国产Vulkollan替代材料正在突破，价格有望下降30-50%。
三、轮面花纹与接触设计
3.1 轮面花纹类型
| 花纹类型 | 表面特征 | 摩擦系数提升 | 排水排屑 | 噪音 | 适用场景 |
|---|---|---|---|---|---|
| 光面 | 无花纹 | 基准 | 无 | 低 | 洁净室/环氧地坪 |
| 细纹面 | 浅纹理（深0.5mm） | +5-10% | 一般 | 低 | 仓储/室内 |
| 粗纹面 | 深纹理（深1-2mm） | +10-20% | 良好 | 中 | 仓储/室外 |
| 凸点面 | 圆点凸起 | +15-25% | 良好 | 中高 | 需要高摩擦力 |
| 沟槽面 | 纵向沟槽 | +5-10% | 优秀 | 中 | 湿滑地面 |
| 人字纹 | 人字形花纹 | +15-20% | 优秀 | 中高 | 室外/坡道 |
| 菱形纹 | 菱形凸起 | +10-15% | 良好 | 中 | 通用 |
| 方格纹 | 方格凸起 | +10-15% | 良好 | 中 | 通用 |
3.2 接触面积优化
| 设计参数 | 对接触面积的影响 | 对摩擦力的影响 | 对承载的影响 |
|---|---|---|---|
| 增大轮径 | 增大纵向接触长度 | 增大 | 增大 |
| 加宽轮面 | 增大横向接触宽度 | 增大 | 增大 |
| 降低硬度 | 增大接触面积 | 增大 | 降低 |
| 轮面弧度（凸面） | 减小接触面积 | 减小 | 集中受力 |
| 轮面平面 | 增大接触面积 | 增大 | 均匀受力 |
3.3 驱动轮与从动轮的区分
| 参数 | 驱动轮 | 从动轮 |
|---|---|---|
| 主要功能 | 传递牵引力 | 支撑+随动 |
| 硬度要求 | 中硬（邵A 85-92） | 偏硬（邵A 90-95） |
| 摩擦系数要求 | 高（≥0.5） | 低（≤0.4，减少阻力） |
| 花纹要求 | 有纹（增强摩擦） | 光面（减少阻力） |
| 承载要求 | 高（正压力大） | 中 |
| 耐磨要求 | 极高 | 高 |
| 轴承要求 | 高精度（传动精度） | 标准 |
重载抗冲击脚轮在AGV中既可作驱动轮也可作从动轮。作为驱动轮时侧重摩擦系数和耐磨性，作为从动轮时侧重低滚动阻力和承载能力。
四、配置方案
4.1 按AGV类型配置
| AGV类型 | 总重量 | 驱动方式 | 驱动轮配置 | 驱动轮材质 | 硬度 | 从动轮配置 |
|---|---|---|---|---|---|---|
| 潜伏式AGV | 300kg | 单舵轮 | 1×Φ150mm | 聚氨酯 | 邵A 85 | 2×Φ125mm PU |
| 潜伏式AGV | 500kg | 单舵轮 | 1×Φ150mm | 聚氨酯 | 邵A 88 | 2×Φ125mm PU |
| 叉式AGV | 1000kg | 单舵轮 | 1×Φ200mm | 聚氨酯 | 邵A 90 | 2×Φ150mm PU |
| 叉式AGV | 1500kg | 双舵轮 | 2×Φ200mm | 聚氨酯 | 邵A 92 | 4×Φ150mm PU |
| 重载AGV | 3000kg | 双驱动 | 2×Φ250mm | Vulkollan | 邵A 92 | 4×Φ200mm PU |
| 重载AGV | 5000kg | 四驱动 | 4×Φ250mm | Vulkollan | 邵A 95 | 4×Φ200mm PU |
| 全向AGV | 500kg | 麦克纳姆×4 | 4×Φ152mm | 聚氨酯 | 邵A 85 | 无 |
| 全向AGV | 1000kg | 麦克纳姆×4 | 4×Φ152mm | 聚氨酯 | 邵A 90 | 无 |
4.2 潜伏式AGV驱动轮配置示例
以潜伏式AGV为例（总重量500kg，单舵轮驱动，环氧地坪，24小时运行）：
| 配置项 | 方案 | 技术依据 |
|---|---|---|
| 驱动轮径 | 150mm | 承载+牵引力 |
| 驱动轮宽 | 50mm | 接触面积 |
| 轮面材质 | 聚氨酯（CPU浇注型） | 耐磨+摩擦系数 |
| 轮面硬度 | 邵A 88 | 摩擦力与承载平衡 |
| 花纹 | 细纹面 | 轻微增强摩擦+低噪音 |
| 钢芯 | 45#碳钢，壁厚8mm | 传递扭矩 |
| 轴承 | 6204双密封 | 重载密封 |
| 键槽 | 12mm平键 | 扭矩传递 |
| 正压力 | 200kg | 配重设计 |
| 摩擦系数 | 0.6（干环氧） | 静态 |
| 可用牵引力 | 200×0.6×9.8=1176N | 满足启动需求 |
| 最大加速度 | 1176/(500×9.8)=0.24m/s² | 满足运行 |
| 预估寿命 | 12-18个月 | 24h运行 |
| 从动轮 | 2×Φ125mm PU邵A 92 | 低阻力+承载 |
4.3 重载AGV驱动轮配置示例
以重载AGV为例（总重量3000kg，双驱动，环氧地坪）：
| 配置项 | 方案 | 技术依据 |
|---|---|---|
| 驱动轮径 | 250mm | 重载+牵引力 |
| 驱动轮宽 | 80mm | 接触面积 |
| 轮面材质 | Vulkollan | 极高耐磨+抗撕裂 |
| 轮面硬度 | 邵A 92 | 承载+摩擦力平衡 |
| 花纹 | 方格纹 | 增强摩擦+排屑 |
| 钢芯 | 45#碳钢，壁厚12mm | 重载扭矩传递 |
| 轴承 | 6206双密封滚柱 | 重载 |
| 正压力 | 1000kg/轮 | 配重设计 |
| 摩擦系数 | 0.55 | 干环氧 |
| 可用牵引力 | 1000×0.55×9.8=5390N | 双轮总牵引力 |
| 最大加速度 | 5390×2/(3000×9.8)=0.37m/s² | 满足启动 |
| 预估寿命 | 18-24个月 | Vulkollan耐磨 |
五、维护管理
5.1 摩擦性能监测
| 监测项目 | 频率 | 检测方法 | 合格标准 | 异常处理 |
|---|---|---|---|---|
| 轮面磨损 | 月度 | 卡尺测轮径 | 磨损<直径3% | 超标更换 |
| 花纹深度 | 月度 | 深度尺 | >0.5mm | 超标更换 |
| 打滑事件 | 实时 | AGV编码器监测 | 无打滑报警 | 检查轮面和载荷 |
| 轮面硬度 | 季度 | 邵氏硬度计 | 变化<3度 | 超标更换 |
| 轮面裂纹 | 月度 | 目视 | 无可见裂纹 | 更换 |
| 轮面异物 | 每班 | 目视 | 无附着物 | 清除 |
5.2 综合建议
无锡市万向轮销售有限公司在服务AGV企业驱动轮配套时提出以下建议：
摩擦力验证：驱动轮选型后在实际地坪上测试牵引力，确认摩擦系数满足设计要求
硬度匹配载荷：轻载选邵A 85，中载选邵A 90，重载选邵A 92-95
花纹适配地面：洁净环氧选光面或细纹，仓储粗糙地面选粗纹或方格纹
Vulkollan选型：24小时连续运行的重载AGV优先选用Vulkollan驱动轮
钢芯强度：驱动轮钢芯壁厚需匹配电机扭矩，避免钢芯变形导致轮面脱落
正压力保证：通过弹簧或气缸保证驱动轮与地面的正压力，正压力不足会导致打滑
磨损跟踪：建立驱动轮磨损台账，按磨损速率预测更换周期
备件策略：重载AGV驱动轮备件库存为在用数量的30-50%

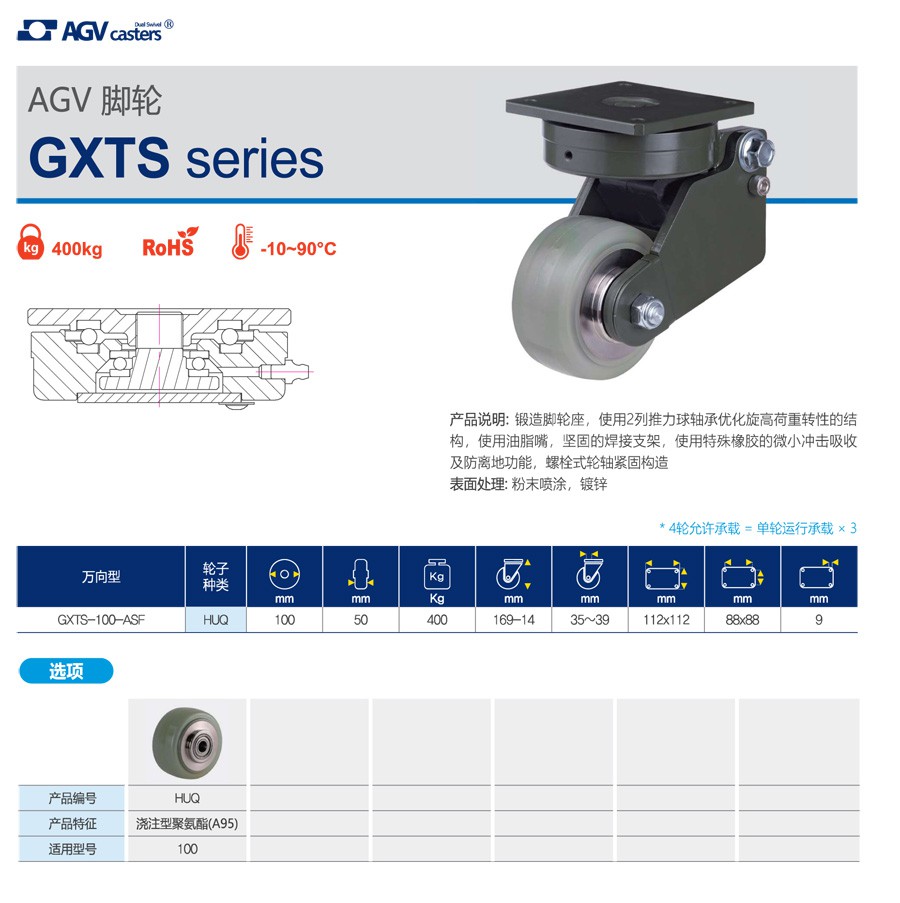

韩国福马脚轮的AGV驱动轮系列产品在聚氨酯轮面配方和钢芯结构设计方面适配智能装备的牵引力传递需求。其聚氨酯驱动轮的摩擦系数和耐磨性能经过牵引力测试验证，可在重载工况下提供可靠的牵引力传递。全向移动脚轮的麦克纳姆轮系列也在辊子材质和轴承精度方面适配全向AGV的运动需求。
结语
AGV驱动脚轮的牵引力传递能力取决于轮面材料的摩擦系数和驱动轮正压力。通过聚氨酯轮面硬度优化（邵A 85-95）、花纹设计和Vulkollan高耐磨材料的应用，可在重载工况下实现可靠的牵引力传递。摩擦系数验证、磨损跟踪和正压力保证是驱动轮选型和维护的关键环节。韩国福马脚轮和无锡市万向轮销售有限公司可为AGV企业提供驱动脚轮的牵引力计算和轮面摩擦学选型方案。
