半导体制造设备单台重量可达500-5000kg,搬运过程中需经过车间门槛、膨胀缝、坡道和地面接缝等不平整区域。重载设备在不平整地面上的移动会产生瞬时冲击载荷,冲击力可达静态载荷的2-3倍。重载抗冲击脚轮通过弹性缓冲和结构强化设计,吸收冲击能量并保护设备结构安全。本文从半导体设备搬运工况的力学分析出发,研究抗冲击脚轮的技术方案。
一、半导体设备搬运工况
1.1 设备重量分级
| 设备类型 | 典型重量 | 搬运方式 | 脚轮配置 | 冲击风险 |
|---|---|---|---|---|
| EFEM前端模块 | 200-400kg | 4轮手推 | 4×100-125mm | 中 |
| 涂胶显影设备 | 500-1500kg | 4-6轮+牵引 | 4-6×150mm | 中高 |
| 刻蚀设备 | 1000-3000kg | 多轮+牵引 | 6-8×150-200mm | 高 |
| PVD/CVD设备 | 1500-3500kg | 多轮+牵引 | 6-8×200mm | 高 |
| CMP设备 | 2000-4000kg | 多轮+液压 | 8×200mm | 极高 |
| 离子注入设备 | 3000-5000kg | 多轮+液压 | 8-12×200mm | 极高 |
| 量测设备 | 500-2000kg | 4-6轮手推 | 4-6×125-150mm | 中高 |
| 测试分选设备 | 500-1500kg | 4-6轮手推 | 4-6×150mm | 中 |
1.2 冲击载荷来源
| 冲击来源 | 冲击类型 | 冲击幅值 | 冲击持续时间 | 发生频率 |
|---|---|---|---|---|
| 门槛(高5-10mm) | 垂直冲击 | 1.5-2.0×G | 50-200ms | 每次搬运 |
| 膨胀缝(宽10-20mm) | 垂直+水平冲击 | 1.5-2.5×G | 30-150ms | 每次搬运 |
| 地面坡道(3-5°) | 持续倾斜载荷 | 1.05-1.1×G | 持续 | 偶发 |
| 地面凹坑(深2-5mm) | 垂直冲击 | 1.2-1.5×G | 30-100ms | 偶发 |
| 接缝错台(高1-3mm) | 垂直冲击 | 1.2-1.8×G | 30-100ms | 每次搬运 |
| 启动/制动 | 水平冲击 | 0.3-0.8×G | 100-500ms | 频繁 |
| 转向偏载 | 侧向载荷 | 0.5-1.0×G | 持续 | 频繁 |
| 叉车举降 | 垂直冲击 | 1.3-1.8×G | 200-500ms | 装卸时 |
1.3 冲击对设备和脚轮的影响
| 影响对象 | 影响表现 | 损伤类型 | 后果 |
|---|---|---|---|
| 设备光路 | 透镜/反射镜位移 | 精度漂移 | 量测误差 |
| 设备真空系统 | 法兰密封面变形 | 漏率超标 | 真度下降 |
| 设备主轴 | 轴承间隙变化 | 精度降低 | 加工偏差 |
| 晶圆传输臂 | 位置偏移 | 定位偏差 | 晶圆破损 |
| 脚轮轮面 | 压痕/开裂 | 承载降低 | 轮失效 |
| 脚轮支架 | 变形/焊缝开裂 | 结构失效 | 安全事故 |
| 脚轮轴承 | 压痕/点蚀 | 转动不畅 | 阻力增大 |
| 地面 | 压痕/裂纹 | 地坪损伤 | 维修成本 |
二、冲击力学分析
2.1 冲击载荷计算
设备过门槛时的冲击载荷可简化为单自由度弹簧-质量系统的碰撞模型:
| 参数 | 符号 | 说明 |
|---|---|---|
| 设备质量 | m | 总质量(kg) |
| 冲击速度 | v | 过门槛速度(m/s) |
| 门槛高度 | h | 门槛凸起高度(m) |
| 脚轮刚度 | k | 单轮弹性刚度(N/m) |
| 阻尼系数 | c | 脚轮阻尼(N·s/m) |
| 冲击力 | F | 瞬时最大力(N) |
| 冲击放大系数 | α | F/(m·g) |
冲击放大系数α的估算:
| 门槛高度 | 推行速度0.3m/s | 推行速度0.5m/s | 推行速度0.8m/s | 推行速度1.0m/s |
|---|---|---|---|---|
| 2mm | 1.2 | 1.3 | 1.5 | 1.6 |
| 5mm | 1.5 | 1.7 | 2.0 | 2.2 |
| 10mm | 1.8 | 2.2 | 2.7 | 3.0 |
| 15mm | 2.2 | 2.7 | 3.3 | 3.7 |
2.2 单轮冲击载荷
以1000kg设备4轮配置为例,静态单轮载荷250kg。过10mm门槛、0.5m/s速度时:
| 轮组配置 | 静态单轮载荷 | 冲击放大系数 | 冲击单轮载荷 | 选型安全载荷 |
|---|---|---|---|---|
| 4轮(全部受载) | 250kg | 2.2 | 550kg | ≥550kg |
| 4轮(2轮过门槛) | 250kg | 2.2 | 550kg | ≥550kg |
| 6轮(2轮过门槛) | 167kg | 2.2 | 367kg | ≥367kg |
| 8轮(2轮过门槛) | 125kg | 2.2 | 275kg | ≥275kg |
增加轮数可有效降低单轮冲击载荷。重载设备建议配置6-8轮以分散冲击。
2.3 脚轮刚度对冲击的影响
| 脚轮类型 | 弹性刚度(N/m) | 冲击传递率 | 冲击衰减率 | 设备加速度峰值 |
|---|---|---|---|---|
| 刚性尼龙轮 | 5×10^6 | 90-95% | 5-10% | 2.5-3.0G |
| 硬度聚氨酯轮 | 3×10^6 | 70-80% | 20-30% | 1.8-2.2G |
| 软质聚氨酯轮 | 1.5×10^6 | 50-65% | 35-50% | 1.3-1.7G |
| 弹力胶轮 | 0.8×10^6 | 40-55% | 45-60% | 1.1-1.4G |
| 弹簧减震轮 | 0.5×10^6 | 15-30% | 70-85% | 0.5-0.8G |
| 气垫减震轮 | 0.3×10^6 | 10-20% | 80-90% | 0.3-0.5G |
减震脚轮通过弹性元件将瞬时冲击力转化为较长时间的缓慢作用力,冲击峰值可降低60-85%。
三、抗冲击脚轮技术方案
3.1 减震机构类型
| 减震类型 | 弹性元件 | 减震效率 | 承载能力 | 结构高度增加 | 适用设备 |
|---|---|---|---|---|---|
| 弹簧减震 | 螺旋钢弹簧 | 70-85% | 高 | +20-30mm | 重载设备 |
| 聚氨酯弹性体 | PU弹性块 | 50-70% | 中高 | +10-20mm | 中重载设备 |
| 气垫减震 | 气压缸 | 80-90% | 中 | +25-35mm | 精密设备 |
| 橡胶减震 | 橡胶块 | 40-60% | 中 | +10-15mm | 中载设备 |
| 复合减震 | 弹簧+PU | 75-90% | 高 | +20-30mm | 重载精密设备 |
| 液压减震 | 液压阻尼 | 85-95% | 极高 | +30-40mm | 超重载设备 |
3.2 弹簧减震脚轮方案
| 部件 | 功能 | 材质 | 技术参数 |
|---|---|---|---|
| 减震弹簧 | 吸收冲击能量 | 硅锰弹簧钢(60Si2MnA) | 刚度500-2000N/mm |
| 弹簧座 | 固定弹簧 | 碳钢/不锈钢 | 防脱设计 |
| 导向套 | 引导弹簧压缩方向 | 不锈钢+衬套 | 间隙<0.1mm |
| 阻尼器 | 抑制弹簧振荡 | 橡胶/液压 | 阻尼比0.1-0.2 |
| 轮面 | 承载+滚动 | 聚氨酯/尼龙 | 按载荷选型 |
| 支架 | 连接轮和弹簧 | 铸钢/不锈钢 | 板厚≥5mm |
| 上安装板 | 连接设备 | 碳钢/不锈钢 | 螺栓孔距按需 |
3.3 弹簧刚度选型
弹簧刚度的选择需匹配设备重量和目标减震效果:
| 设备重量 | 轮数 | 单轮载荷 | 目标压缩量 | 弹簧刚度 | 固有频率 | 减震效果 |
|---|---|---|---|---|---|---|
| 500kg | 4 | 125kg | 8mm | 153N/mm | 5.6Hz | 良好 |
| 1000kg | 4 | 250kg | 10mm | 245N/mm | 5.0Hz | 良好 |
| 1000kg | 6 | 167kg | 10mm | 164N/mm | 5.0Hz | 良好 |
| 2000kg | 6 | 333kg | 12mm | 272N/mm | 4.6Hz | 优秀 |
| 2000kg | 8 | 250kg | 12mm | 204N/mm | 4.6Hz | 优秀 |
| 3000kg | 8 | 375kg | 15mm | 245N/mm | 4.1Hz | 优秀 |
| 5000kg | 12 | 417kg | 15mm | 273N/mm | 4.1Hz | 优秀 |
减震系统固有频率应低于设备最敏感频率的1/2.5,避免共振放大。半导体设备敏感频率通常在10-50Hz,减震系统固有频率控制在4-6Hz可避开共振区。
3.4 轮面材料抗冲击性能
| 轮面材料 | 硬度 | 冲击吸收能力 | 抗压痕性 | 破裂韧性 | 适用冲击等级 |
|---|---|---|---|---|---|
| 尼龙66 | 邵D 75 | 低 | 高 | 中 | 低冲击 |
| 玻纤增强尼龙 | 邵D 80 | 低 | 极高 | 中低 | 中冲击 |
| 硬质聚氨酯 | 邵A 95 | 中 | 中高 | 高 | 中冲击 |
| 软质聚氨酯 | 邵A 85 | 中高 | 中 | 高 | 中高冲击 |
| 弹力胶 | 邵A 75 | 高 | 低 | 极高 | 高冲击 |
| 充气轮胎 | - | 极高 | 低 | 极高 | 高冲击 |
重载抗冲击脚轮通常采用弹簧减震机构配合硬质聚氨酯轮面。弹簧负责吸收大位移冲击,聚氨酯轮面负责吸收小振幅高频振动,两者互补形成两级减震。
四、配置方案
4.1 按设备重量配置
| 设备重量 | 轮数 | 轮径 | 轮面材料 | 减震方式 | 支架 | 单轮额定载荷 |
|---|---|---|---|---|---|---|
| 200-400kg | 4 | 125mm | 聚氨酯 | PU弹性体 | 铸钢 | ≥150kg |
| 500-1000kg | 4-6 | 150mm | 聚氨酯 | 弹簧减震 | 铸钢 | ≥300kg |
| 1000-2000kg | 6-8 | 150mm | 聚氨酯 | 弹簧减震 | 铸钢 | ≥350kg |
| 2000-3000kg | 8 | 200mm | 聚氨酯 | 弹簧减震 | 铸钢 | ≥400kg |
| 3000-5000kg | 8-12 | 200mm | 聚氨酯 | 复合减震 | 铸钢 | ≥500kg |
4.2 1000kg刻蚀设备搬运配置示例
以刻蚀设备搬运为例(设备重量1000kg,6轮配置,需过5mm门槛,推行速度0.5m/s):
| 配置项 | 方案 | 技术依据 |
|---|---|---|
| 轮径 | 150mm | 承载+过门槛 |
| 轮面材质 | 聚氨酯(邵A 92) | 承载+减震 |
| 轮宽 | 50mm | 接触面积 |
| 减震方式 | 螺旋弹簧+PU阻尼 | 两级减震 |
| 弹簧刚度 | 164N/mm | 匹配167kg单轮载荷 |
| 目标压缩量 | 10mm | 良好减震效果 |
| 固有频率 | 5.0Hz | 避开10Hz+敏感频率 |
| 支架 | 铸钢,板厚6mm | 抗冲击刚性 |
| 轴承 | 6204双密封滚珠 | 重载密封 |
| 单轮额定载荷 | ≥350kg | 冲击367kg+余量 |
| 冲击衰减率 | 75% | 弹簧+PU组合 |
| 设备加速度峰值 | ≤1.0G | 设备安全限值 |
4.3 3000kg CMP设备搬运配置示例
以CMP设备搬运为例(设备重量3000kg,8轮配置,需过10mm门槛):
| 配置项 | 方案 | 技术依据 |
|---|---|---|
| 轮径 | 200mm | 重载+过门槛 |
| 轮面材质 | 聚氨酯(邵A 95) | 高承载 |
| 轮宽 | 60mm | 重载接触面积 |
| 减震方式 | 复合减震(弹簧+液压阻尼) | 高效减震 |
| 弹簧刚度 | 245N/mm | 匹配375kg单轮载荷 |
| 目标压缩量 | 15mm | 深度减震 |
| 固有频率 | 4.1Hz | 避开敏感频率 |
| 支架 | 铸钢,板厚8mm | 超重载刚性 |
| 轴承 | 6204双密封滚柱 | 重载 |
| 单轮额定载荷 | ≥500kg | 冲击413kg+余量 |
| 冲击衰减率 | 85% | 复合减震 |
| 设备加速度峰值 | ≤0.8G | CMP设备安全限值 |
五、减震降噪协同设计
5.1 减震与降噪的关系
减震脚轮在吸收冲击的同时也降低滚动噪音。半导体洁净室对噪音有一定要求,减震降噪脚轮在降低设备搬运噪音方面具有双重价值:
| 噪音来源 | 普通脚轮噪音 | 减震脚轮噪音 | 降噪量 |
|---|---|---|---|
| 轮面滚动 | 55-65dB | 45-55dB | 8-12dB |
| 过门槛冲击 | 70-80dB | 55-65dB | 12-18dB |
| 轴承转动 | 45-50dB | 40-45dB | 3-5dB |
| 支架振动 | 50-55dB | 40-45dB | 8-12dB |
| 综合噪音 | 60-70dB | 48-55dB | 10-15dB |
5.2 降噪措施
| 降噪措施 | 降噪原理 | 降噪效果 | 适用场景 |
|---|---|---|---|
| 弹性轮面 | 吸收轮面振动 | 5-8dB | 通用 |
| 弹簧减震 | 隔离支架振动 | 8-12dB | 重载 |
| 密封轴承 | 减少轴承噪音 | 3-5dB | 通用 |
| 阻尼涂层 | 抑制支架共振 | 2-4dB | 精密设备 |
| 轮面抛光 | 降低摩擦噪音 | 2-3dB | 洁净室 |
| 导向轨平滑 | 减少冲击噪音 | 5-10dB | 有导轨设备 |
六、维护管理
6.1 定期检查
| 检查项目 | 频率 | 合格标准 | 更换标准 |
|---|---|---|---|
| 弹簧压缩量 | 季度 | 在设计范围±10% | 超出±20% |
| 弹簧疲劳 | 半年 | 无永久变形 | 变形>5% |
| 轮面磨损 | 月度 | <直径5% | >直径10% |
| 轮面压痕 | 月度 | 无明显压痕 | 压痕深>1mm |
| 支架变形 | 月度 | 无可见变形 | 有变形 |
| 焊缝检查 | 季度 | 无裂纹 | 有裂纹 |
| 轴承异响 | 月度 | 无异响 | 有异响 |
| 阻尼器老化 | 季度 | 弹性良好 | 硬化或泄漏 |
6.2 综合建议
无锡市万向轮销售有限公司在服务半导体设备搬运项目时提出以下建议:
冲击评估:搬运前评估路径中的门槛、接缝和坡道,制定搬运速度规范
轮数优化:重载设备(>1000kg)配置6-8轮,降低单轮冲击载荷
减震标配:500kg以上精密设备搬运配置弹簧减震脚轮
刚度匹配:弹簧刚度须匹配设备重量,不可过软(触底)或过硬(减震不足)
共振规避:减震系统固有频率应低于设备敏感频率的1/2.5
路径平整:搬运前在门槛处铺设过渡斜坡,减少冲击幅值
速度控制:过门槛和接缝时推行速度不超过0.3m/s
搬运后检查:设备搬运后检查精度指标,确认无冲击损伤

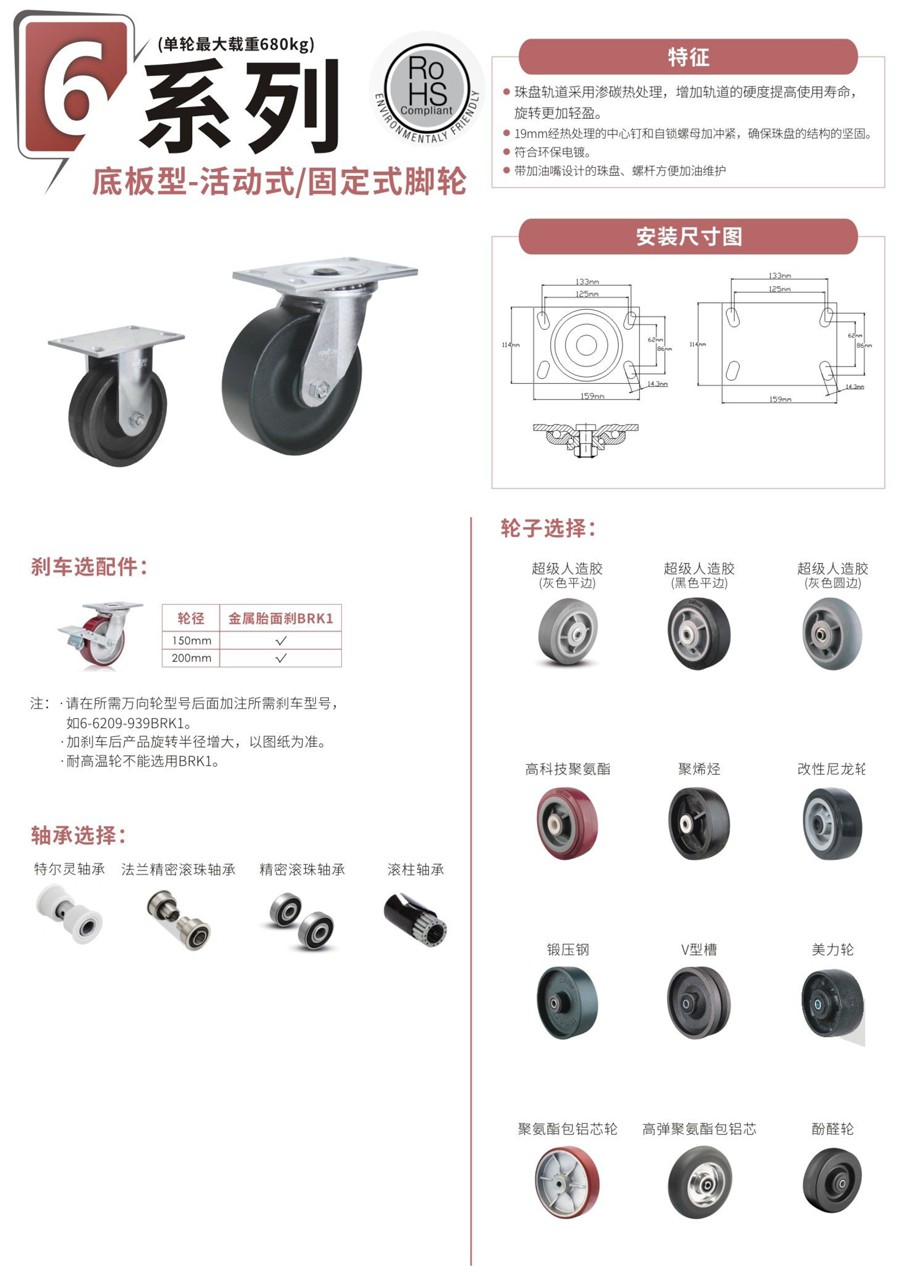

科顺脚轮的重载抗冲击系列产品在弹簧减震设计和支架结构强化方面适配半导体设备的搬运工况。其减震脚轮的弹簧刚度和阻尼配置经过冲击测试验证,可将设备加速度峰值控制在安全范围内。减震降噪脚轮在吸收冲击的同时降低搬运噪音,适配洁净室声环境要求。
结语
重载抗冲击脚轮通过弹簧减震机构和弹性轮面的组合,可将半导体设备搬运过程中的冲击峰值降低60-85%,保护设备精度和结构安全。冲击力学分析、弹簧刚度匹配和轮数优化是选型的关键环节。科顺脚轮和无锡市万向轮销售有限公司可为半导体设备企业提供重载抗冲击脚轮的力学分析和减震配置方案。
